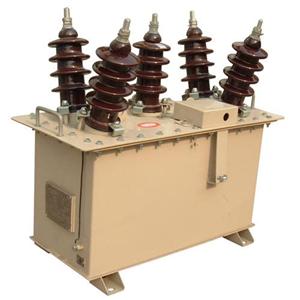

高壓計量箱的外部結構
所謂的高壓計量器指的是高壓計量箱，是電壓電流組合互感器，而組合互感器配帶外表箱，俗稱高壓計量箱。適用于50HZ三相交流、額外電壓為35KV電網上用作電能計量，并安裝在供電變壓器高壓側，外表箱三相有功電度表及無功電度表各二只，是用來直接測量高壓線路中，無論正向送電或或反向送電，均能有效地計量有功和無功電能的計量設備。對避免止竊電，節約能源，加強供電辦理具有重要作用。
1、本產物由組合互感器跟計量外表箱構成，組合互感器由兩臺電壓互感器跟兩臺電流互感器組裝在一起而成。計量外表箱內配有D86系列三相電度表跟保險裝置，單向計量時配一塊有功電度表跟一塊無功電度表，雙向計量時配二塊有功電度表跟兩塊無功電度表。
2、電壓互感器的鐵芯為外鐵式，用優質冷軋取向硅鋼片疊裝而成，中柱為多級門路形，在中柱上裝有一次及二次線圈。
3、電流互感器鐵芯為內鐵式，用優質冷軋取向硅鋼片疊裝而成，在鐵芯柱上裝有一次、二次線圈。
4、經由進程瓷套內的導電桿將電壓、電流互感器的一次引出供接線用。電壓、電流互感器均牢固在托板上，托板經由進程支撐桿吊裝于箱蓋上，并浸于變壓器油中。高壓引線套管，二次引線套管裝設在箱蓋上，油箱正面裝有放油塞接地螺栓。外表箱裝在油箱正面，下面裝有觀察窗并備有鉛封孔。
